L'ELECTRO-VANNE étudiée, représentée sur le dessin d'ensemble (page 3/8), est un élément du circuit d'irrigation de serre de culture de tomates permettant l'arrosage des différentes zones de culture.
Ces électrovannes sont commandées par un micro-ordinateur qui gère l'organisation matérielle de la serre : Conditions climatiques, alimentation en CO2, arrosage.

Le sous-ensemble SUPPORT SERINGUE fait partie de l'ensemble pousse seringue SP4 de chez Foures SA, lui même élément du système décrit dans le dossier académique.
L'ensemble pousse seringue constitue l'un des éléments d'un système de soins. Il a pour finalité l'injection de médicaments avec précision et régularité.
Le support seringue permet de maintenir immobile le corps d'une ou deux seringues afin de permettre la poussée du piston de chaque seringue pour perfuser un patient.

Première partie du C.C.F BEP MEL 2003 en construction mécanique (2nd partie en Mai) qui fait suite au 2 TP de révision : TP 203 et TP 204
Cette partie se déroule sur le modeleur 3D SolidWorks.

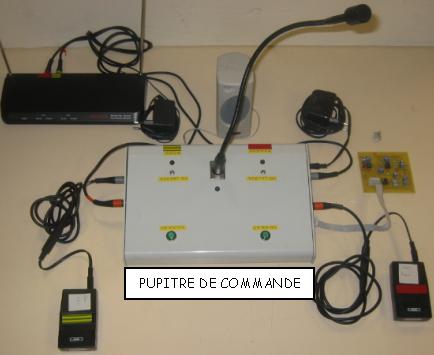

Le support du C.C.F. de l'académie d'Aix-Marseille est un "SYSTEME DE TRANSMISSIONS HIERARCHISEES" dont l'interface est un pupitre de commande utilisé par le COS (Commandant des Opérations de Secours) dirigeant les missions de sécurité civile des pompiers.
Plus d'informations sur le C.C.F BEP MEL 2003 : http://www.interlog.fr/bep-electronique2003/
Cette partie du CCF à pour objectifs :
- Modifier le modèle 3D de la " face gauche " du pupitre de commande par enlèvement de matière.
- Editer le plan de définition de la " face gauche " : Editer un fond de plan, Insérer une vue nommée, Coter une mise en plan.

Seconde partie du C.C.F BEP MEL 2003 de construction mécanique.
Cette dernière partie du CCF 2003 est une épreuve d'analyse d'un extincteur à poudre à partir du dossier technique (pages 3/10 et 4/10)
Les modèles 3D, correspondants à la mise en plan (page 3/10) que j'ai réalisée, ont été modifiés à partir de ceux de Fraboulet Jacques. Ces modèles et un TD associé sont disponibles sur le site de Patrice Delahaye.
Le fonctionnement de l'extincteur étudié le classe parmi les extincteurs à pression auxiliaire, c'est à dire qu'il n'est mis en pression que lors de son utilisation et non lors de sa maintenance.

Première partie du C.C.F BEP MEL 2004 de construction mécanique.
Cette partie du CCF 2004 porte sur l'étude du réducteur roue et vis sans fin du positionneur motorisé de parabole METRONIC.
Le positionneur motorisé de parabole METRONIC est le support du C.C.F. de l'académie d'Aix-Marseille. Il permet d'aligner la parabole sur le satellite choisi en fonction du bouquet de chaînes de télévision désiré.
Plus d'informations sur le C.C.F BEP MEL 2004 : http://www.ils.fr/bep-electronique2003/
Les modèles 3D sont repris et modifiés à partir de ceux de Eric Walschaerts (Académie de Limoges). Grand Merci à lui.
Cette partie du CCF utilise le logiciel SolidWorks et se décomposent en 7 parties :
1/Mise en situation : Lecture, ouverture du modèle 3D SolidWorks et visualisation de la vidéo
2/Repérage des pièces : Mise en relation du modèle 3D SolidWorks et des vues 2D
3/Analyse : Analyse fonctionnelle et technologique
4/Cinématique : Repérage des mouvements et des liaisons. Calcul du rapport de transmission
5/Modification du modèle 3D SolidWorks du Carter : Ajout d'un trou taraudé débouchant
6/Mise en plan : Mise en plan du carter modifié et cotation du trou taraudé
7/Rangement

Seconde partie du C.C.F BEP MEL 2004 de construction mécanique.
Cette dernière partie du CCF 2004 porte sur la fin de l'étude du réducteur roue et vis sans fin du positionneur motorisé de parabole METRONIC, à partir du dossier technique (pages 3/10 et 4/10).

Le positionneur METRONIC permet d'aligner la parabole sur le satellite choisi en fonction du bouquet de chaînes de télévision désiré.
Plus d'informations sur le C.C.F BEP MEL 2004 : http://www.ils.fr/bep-electronique2003/
Les modèles 3D sont repris et modifiés à partir de ceux de Eric Walschaerts (Académie de Limoges). Grand Merci à lui.

Cette partie du CCF utilise le logiciel SolidWorks et se décomposent en 4 parties :
1/Mise en situation : Lecture.
2/Technologie : Matériaux et visserie
3/Cotation : Calcul d'un ajustement et repport de cotes issues d'un ajustement
4/Travail graphique : Dessin du boîtier réglable + cotation

Première partie du C.C.F BEP MEL 2005 de construction mécanique.

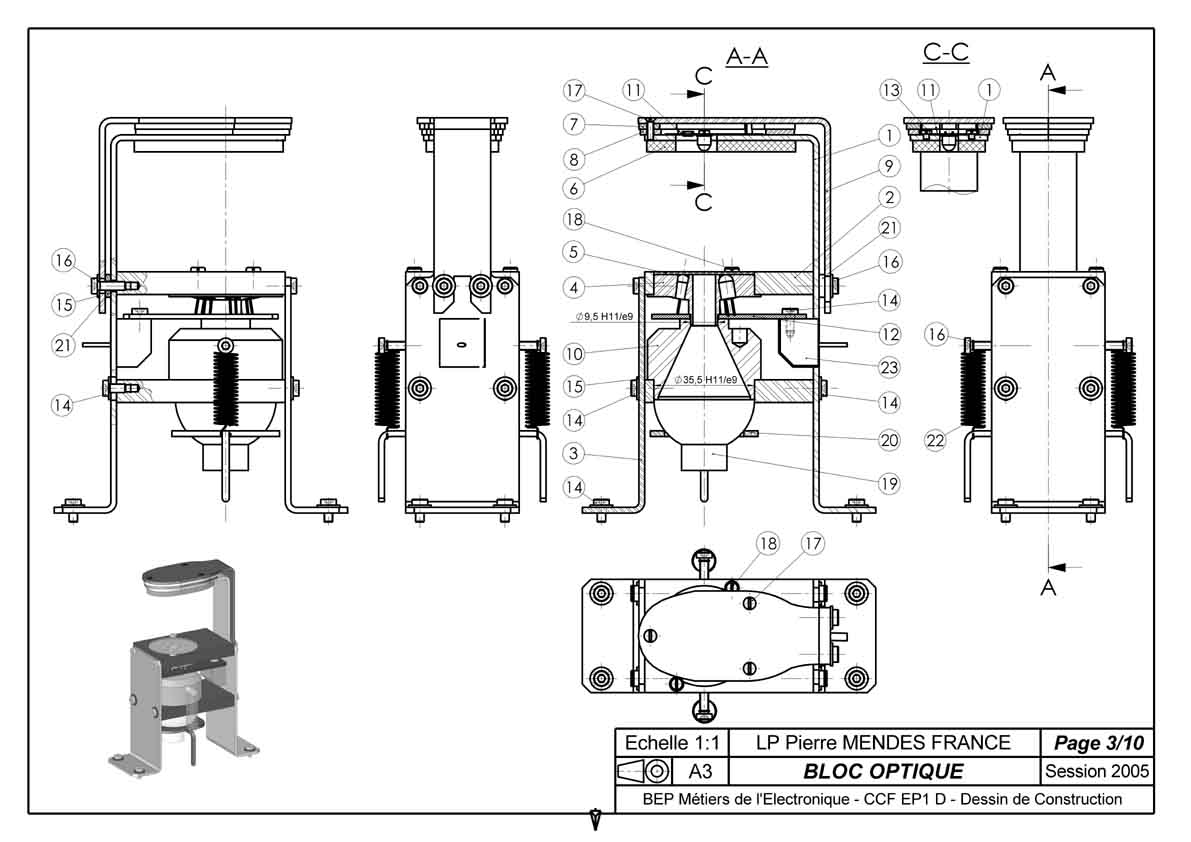

Cette partie du CCF 2005 porte sur l'étude d'un bloc optique d'un l'analyseur de verre filtrant (SGA).

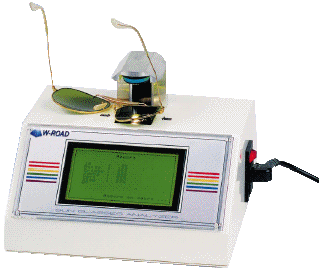

L'analyseur de verre filtrant (SGA = Sun Glasss Analyser) est le support du C.C.F. 2005 de l'académie d'Aix-Marseille. Il aide le client dans sa démarche d'achat de verres de lunettes de soleil et à mieux comprendre la nécessité de se protéger correctement des rayonnements nocifs.

Les modèles 3D sont repris à partir du dossier académique et modifier et compléter à partir des plans de SET téléchargés sur le site Génie Electrique de l'académie d'Aix-Marseille.

Cette partie du CCF utilise les logiciels SolidWorks et eDrawing et est guidée par un diaporama Powerpoint. Elle se décomposent en 7 parties :
1/Mise en situation : Lecture, lancement du diporama et des modèles 3D
2/Repérage des pièces : Mise en relation du 3D et du 2D
3/Analyse : Analyse fonctionnelle et technologique
4/Cotation : Calcul d'un ajustement et repport de cotes issues d'un ajustement
5/Modification du modèle 3D SolidWorks du Circuit imprimé : Réalisation d'une ouverture afin de placer la photodiode UV
6/Mise en plan : Mise en plan du Circuit imprimé de la carte préampli
7/Rangement

Première partie du C.C.F BEP MEL 2006 de construction mécanique.
Cette partie du CCF 2006 porte sur l'étude d'un mini moteur à courant continu du DANCE LASER 2 de la société STARWAY.
Sur la carte électronique du Dance Laser 2, deux moteurs identiques sont utilisés pour la rotation des deux miroirs.

Le DANCE LASER 2 est le support du C.C.F. 2006 de l'académie d'Aix-Marseille. C'est appareil génére un faisceau laser à effets préprogrammés pour l'animation de spectacles afin de créer une ambiance et attirer l'attention du spectateur.

Les modèles 3D sont repris, modifier et compléter à partir du dossier académique gérer par Mr Iracane Patrice du Lycée Pierre Mendes France de Vitrolle.

Cette partie du CCF utilise les logiciels SolidWorks et eDrawing et est guidée par un diaporama Powerpoint. Elle se décomposent en 7 parties :
1/Mise en situation : Lecture, lancement du diporama et des modèles 3D
2/Repérage des pièces : Mise en relation du 3D et du 2D
3/Analyse : Analyse fonctionnelle et technologique
4/Cotation : Calcul d'un ajustement et repport de cotes issues d'un ajustement
5/Modification du modèle 3D SolidWorks du Couvercle : Ajout d'un logement pour coussinet
6/Mise en plan : Mise en plan du Couvercle
7/Rangement
